黑剛玉怎么研磨？實(shí)驗(yàn)室黑剛玉研磨解決方案

　　黑剛玉常用于鋁制品和不銹鋼的拋光，并能用來(lái)制造砂紙、砂布和樹(shù)脂磨具等工業(yè)產(chǎn)品，而這些都需要將黑剛玉原料進(jìn)行較為精細(xì)的研磨。黑剛玉自身具有很好的自銳性，磨削時(shí)發(fā)熱量少，有較好的親水性，所以需要采用干法行星式球磨的方式進(jìn)行研磨。

　　黑剛玉怎么研磨?東方天凈TJX行星式球磨機(jī)采用復(fù)合式皮帶進(jìn)行傳動(dòng)，球磨罐轉(zhuǎn)動(dòng)速度可達(dá)1000r/min，罐內(nèi)研磨球?qū)趧傆駱悠愤M(jìn)行強(qiáng)力的擠壓、摩擦以及高頻次的撞擊，從而實(shí)現(xiàn)黑剛玉的精細(xì)化研磨，下面就來(lái)看看東方天凈關(guān)于黑剛玉的研磨方案報(bào)告。

黑剛玉的研磨方案

樣品研磨前形態(tài)：

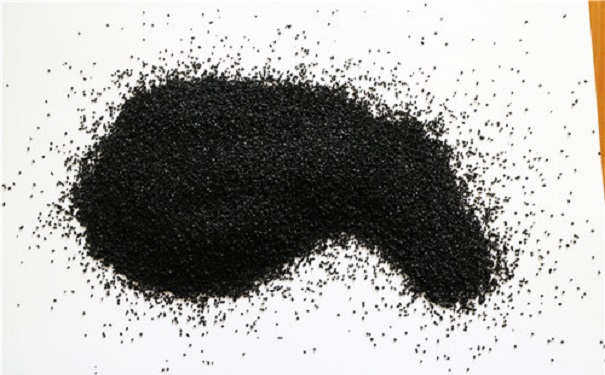

黑剛玉研磨前

研磨儀器：TJX-450行星式球磨儀

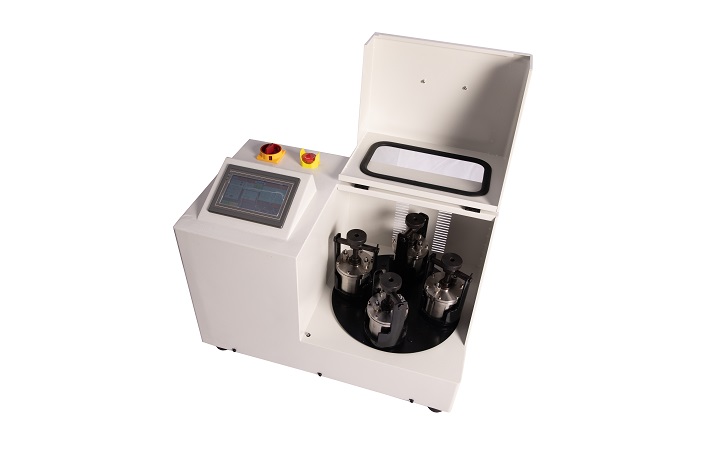

TJX行星式球磨儀

適配研磨套件：4個(gè)250ml的瑪瑙球磨罐，標(biāo)配3mm、5mm、8mm瑪瑙研磨球若干

研磨方式：干法球磨

研磨時(shí)間：10分鐘

過(guò)程及結(jié)果：黑剛玉是硬脆性的物料，且研磨時(shí)樣品不能受到污染，所以我們選用TJX-450行星式球磨儀和瑪瑙研磨套件進(jìn)行球磨。研磨時(shí)，罐體做高轉(zhuǎn)速運(yùn)動(dòng)，罐體內(nèi)的研磨球?qū)趧傆駱悠愤M(jìn)行強(qiáng)力的擠壓、摩擦和高頻次的撞擊。10分鐘后，樣品中位直徑D50為25.47μm;若研磨時(shí)間至20分鐘，預(yù)計(jì)樣品中位直徑D50可達(dá)10μm以下

樣品研磨后形態(tài)：

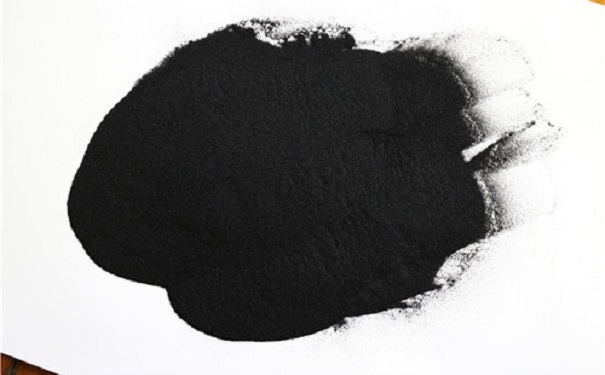

黑剛玉研磨后

研磨后樣品的粒度分析報(bào)告：

東方天凈TJX行星式球磨儀研磨黑剛玉粒度分析報(bào)告

*本報(bào)告實(shí)驗(yàn)結(jié)果僅對(duì)該提供測(cè)試樣品負(fù)責(zé)

　　以上就是在實(shí)驗(yàn)室中使用東方天凈TJX行星式球磨機(jī)研磨黑剛玉的解決方案了，采用行星式高能球磨的方式，可以很好實(shí)現(xiàn)黑剛玉的細(xì)致研磨。
